一、简介
Y-904-1是单涂型水性表面处理剂，用于硫化/附着过氧化物硫化弹性体至磷化处理后钢以及其他刚性基材。由于对热油、热水和其他引擎油具有不错的耐受性，Y-904-1适用于垫圈、密封件和 NVH 组件的生产。
二、特征与优点
使用方便 – 在大多数应用中仅需单层涂敷，可降低人工、仓储和运输成本。
环保首选 – 用去离子水稀释;具有更低的 VOC 排放。
用途广泛 – 可帮助和促进各种硅橡胶附着至许多刚性基材，例如磷化处理后钢、尼龙以及铝。
耐环境性强 – 对高温流体环境具有不错的耐受性;极其适合用于垫圈和密封件。
三、适用材料
含氟弹性体 (FKM) - 过氧化物固化/AFLAS
甲基乙烯基硅橡胶 VMQ - 过氧化物固化
甲基苯基乙烯基硅橡胶, PVMQ - 过氧化物固化
三氟丙基甲基乙烯基硅橡胶FVMQ - 过氧化物固化

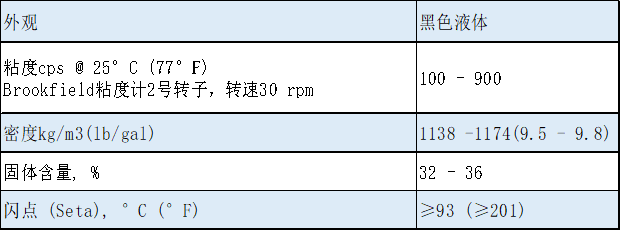

四、特性
*典型数据不可作为产品标准之用
五、使用方法
表面处理 – 在涂敷前，应彻底清洗金属表面。使用溶剂型除油剂或碱性清洗剂去除金属表面的保护油、切削油和油脂。选择适当的化学或机械清洗方法，除去金属表面的锈、腐蚀层或氧化层，最好喷砂处理。
混合 – 搅拌 粘合剂 10-20 分钟或搅拌至颜色均匀。确保从容器底部搅起固体。请勿摇晃。
涂敷 – 粘合剂可采用喷涂或浸涂的方式。为了获得最佳效果，喷涂之前可以在60-65°C (140-150°F)温度区间对金属件进行预烘。
不论采用何种涂敷方式，粘合剂的干膜厚度应为7.6-17.8微米(0.3-0.7密尔)。
干燥/固化 – 敷后的零件自然风干需要30-60分钟。建议使用强制型热鼓风来彻底干燥已涂敷的零件。
粘合剂在橡胶硫化过程中固化。
清理 –使用溶剂( 例如丙酮、MEK或酒精)除去硫化的粘合剂。
六、保质期和储藏要求
自发货之日起，保质期为12个月，但是收货人必须使用出厂未开封的原装容器，在 15-35°C的温度下保存。请勿冷藏。
