概述

BT-3160M是甲基苯基乙烯基有机硅混炼胶，苯基含量为中等，主要适用于阻尼减震方向，在汽车、液压、航天等有重要应用，有很好的抗辐射效果，在同等基础上可以调整其他邵氏硬度的有机硅混炼胶，在加入对应硫化剂后通过高温硫化成型（硫化剂适用种类：双二四，双二五，铂金硫化）。

产品优点

良好物理机械性能；

有良好阻尼性能，

良好的耐辐射效果

检测

添加量:加入1.2%的双二五(2,5-二甲基-2,5-二过氧化叔丁基已烷，40%含量)工艺:-段硫化170°Cx5min

机械性能

邵A硬度………………………………………………………..59

抗张强度/Mpa………………………………………………8.5

断裂延长率/%……………………………………………….400

撕裂强度/KN/m ……………………………………………28

拉伸永久变形/% …………………………………………..6

阻尼性能

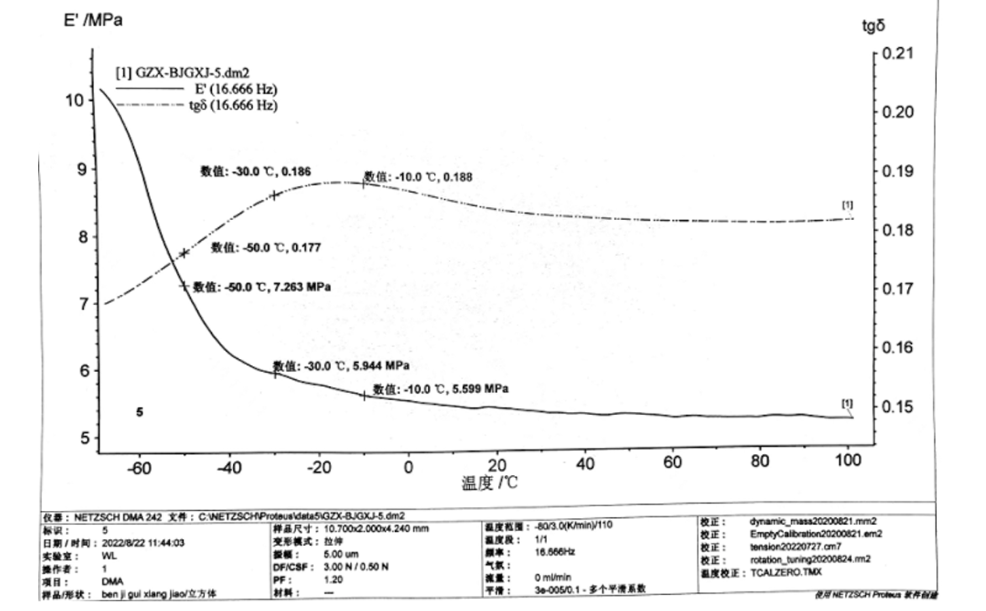

中苯基含量苯基硅橡胶（不同苯基含量可定制调整）有一定阻尼性能， 一般体现在阻尼因子的数据上。阻尼因子一般与产品的硬度、测试振幅、频率、交联密度、温度、温度变化率等均有相应关系，以上图表为产品参考数据，根据客户要求可以调整阻尼的对应性能。
